奇石乐伺服压机系统 NCFT - 用于微小力的过程

型号 2157B

此压装模块内置压电式力传感器并有两个预定义测量范围(0.05kN, 1.5 kN)，适用于较小压装和试验力

2157B型伺服压机系统内部集成双量程压电传感器，适用 于力范围0.05-1.5kN 精密装配，有效实现客户实现生产 过程的力位移在线全程监控。不仅有直连式的100mm行 程，还有折弯式的250mm行程。 • 通过遥测进行高精度力测量 • 认证级无尘室使用（7级可能） • 极宽测量范围 • 超短节拍，高速运行 • 高过载传感器。

特点

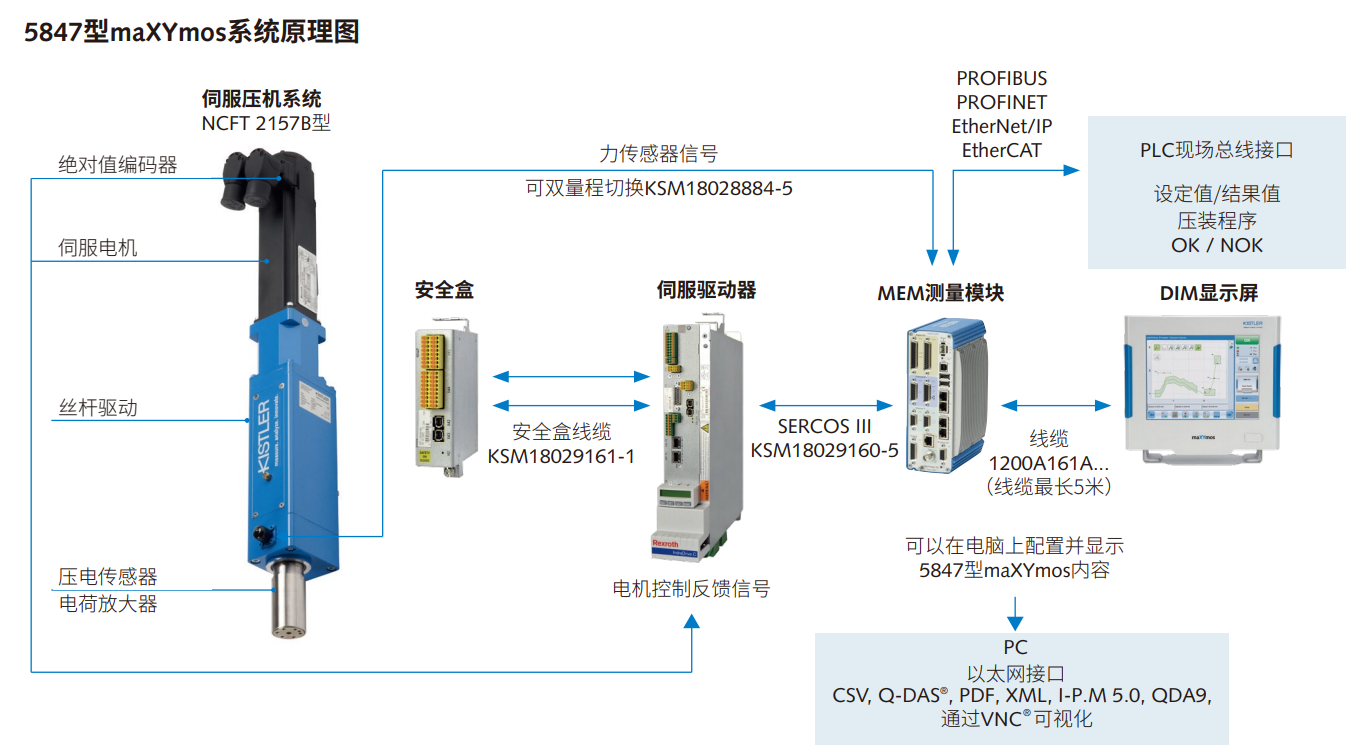

奇石乐2157B型伺服压机系统包括一个坚固的外壳和一个集成 的压电拉力/压力传感器。驱动电机中集成了用于精确 定位的绝对值编码器。作用在传感器上的压力或拉力会 在压电测量元件中产生一定比例的电荷，该电荷会通过 集成的电荷放大器转换为模拟电压信号。力传感器直接 安装在压头中，以实现最大的力测量精度。信号通过无 线传输。这意味着不需要其他连接电缆。驱动电机是由 伺服控制器控制的电子整流交流伺服电机。该伺服控制 器提供恒定速度，不受负载影响。可实现压入到力停止， 压入到位移停止，力反馈控制及带有中间停止位的压装 过程。 NCFT伺服压机由伺服控制器IndraDrive和5847B型 maXYmos NC监控仪来进行控制，所有用户的参数设置 均在maXYmos NC上完成。监控仪与私服驱动器之间通 讯采用第三代实时现场总线SERCOS III进行连接。监控 仪板载工业常用现场总线类型接口，如PROFIBUS， PROFINET，EtherNet/IP或EtherCAT用户只需在监控仪 中选择所用总线类型即可。通过监控仪板载的以太网端 口实现多种格式的历史数据文件的传输以及配合自带免 费软件VNC®进行系统界面的远程显示，并且监控仪可 设置多级密码保护功能。

应用

2157B伺服压机系统NCFT非常适合作为电动缸，用于 自动生产系统和手动装配的压装任务。由于获得了无尘 室认证，因此，压机非常适合医疗技术中的生产和产品 测试。另一个应用领域是精密制造，例如钟表和小型电 机行业，以及弹性测试。垂直和水平均可安装。通过侧 向安装将压机固定在机架上。
